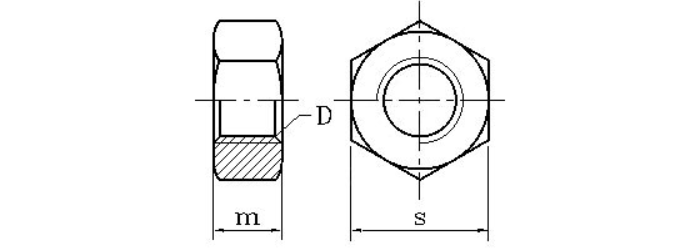

單位：mm

公稱直徑D

螺距P

m

S

max

min

max

min

M1

0.25

0.8

0.55

2.5

2.4

M1.2

0.25

1

0.75

3

2.9

M1.4

0.3

1.2

0.95

3

2.9

M1.6

0.35

1.3

1.05

3.2

3.02

M1.7

0.35

1.4

1.15

3.5

3.38

M2

0.4

1.6

1.35

4

3.82

M2.3

0.45

1.8

1.55

4.5

4.32

M2.5

0.45

2

1.75

5

4.82

M2.6

0.45

2

2.15

5

4.82

M3

0.5

2.4

2.55

5.5

5.32

M3.5

0.6

2.8

2.9

6

5.82

M4

0.7

3.2

3.7

7

6.78

M5

0.8

4

3.7

8

7.78

M6

1

5

4.7

10

9.78

M7

1

5.5

5.2

11

10.73

M8

1/1.25

6.5

6.14

13

12.73

M10

1/1.25/1.5

8

7.64

17

16.73

M12

1.25/1.5/1.75

10

9.64

19

18.67

M14

1.5/2

11

10.3

22

21.67

M16

1.5/2

13

12.3

24

23.67

M18

1.5/2/2.5

15

14.3

27

26.16

M20

1.5/2/2.5

16

14.9

30

29.16

M22

1.5/2/2.5

18

16.9

32

31

M24

2/3

19

17.7

36

35

M27

2/3

22

20.7

41

40

M30

2/3.5

24

20.7

46

45

組別

C

Si

Mn

P

S

Cr

Mo

Ni

Cu

特性

304-A2

0.1

1

2

0.05

0.03

15-20

8-19

4

加工硬化率適中，適于一般的冷間加工以及伸抽，冷加工性能較好，普遍用于外六角螺釘、螺母以及墊圈產(chǎn)品

316-A4

0.08

1

2

0.045

0.03

16-18.5

2-3

10-15

1

加鉬，耐腐蝕能力較304強(qiáng)，特別適用于海水及化學(xué)介質(zhì)，更加的耐腐蝕性及耐孔蝕性。

注：

1)如鎳含量低于8%,則錳的最小含量必須為5%
2)鎳含量大于8%時(shí)，對(duì)銅的最小含量不予限制
3)如鉻含量低于17%時(shí)，則鎳的最小含量為12%
4)對(duì)于最大含碳量0.03%的奧氏體不銹鋼，氮含量最高可達(dá)到0.22
5)對(duì)較大直徑的產(chǎn)品，為達(dá)到規(guī)定的機(jī)械性能，在制造者說(shuō)明書(shū)中，可能有較高的含碳量，但對(duì)馬氏體鋼不應(yīng)超過(guò)0.12%

類別

組別

性能等級(jí)

螺絲直徑

抗拉強(qiáng)度mpa/mm²

規(guī)定非比列伸長(zhǎng)應(yīng)為mpa/mm²

斷后伸長(zhǎng)量mpa/mm²

奧氏體

A2，A4

50

≤ 39

500

210

0.6d

70

≤ 24

700

450

0.4d

80

≤ 24

800

600

0.3d
